高効率・ハイパワー
赤外線カーボンランプヒーター
オレンジヒート®

オレンジヒート® オレンジヒート®

を知り、を操る。
電気加熱は
ハイパワーの時代へ。

加熱の目的に最適な熱源を設計し
組み合わせる。これこそが私たちの強みです。

ORENGEHEAT

このマークは、メトロ電気工業株式会社が製造、販売をする
オレンジヒート ®(赤外線カーボンランプヒーター)を象徴するシンボルマークです。

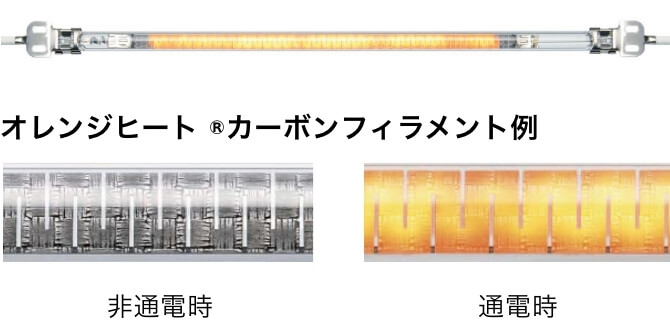

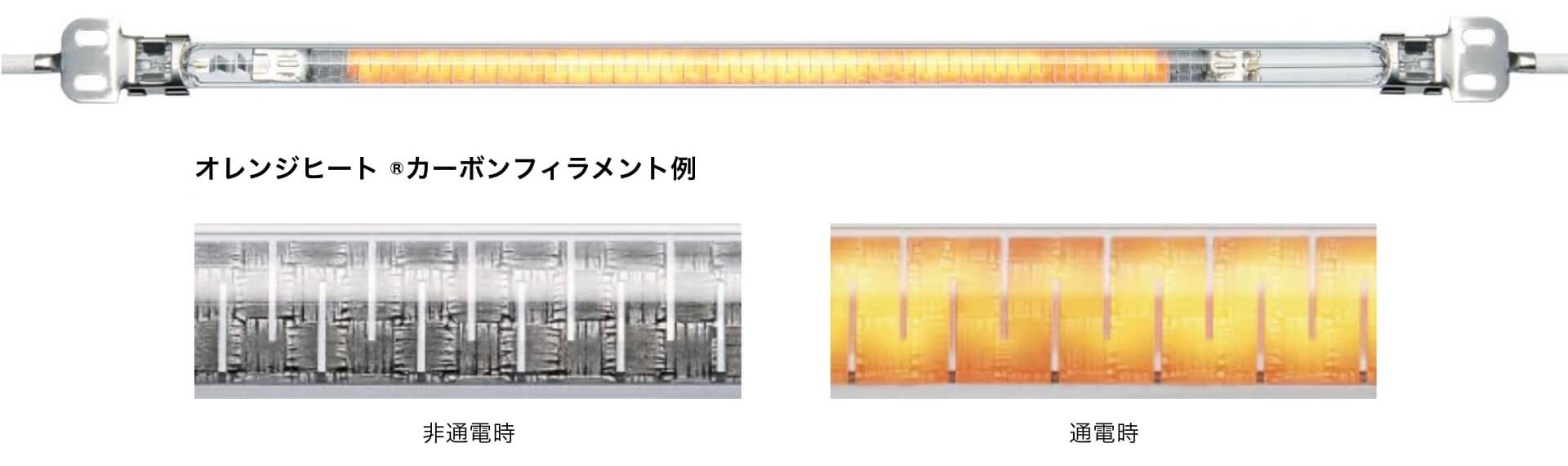

オレンジヒート® 非通電時 通電時 オレンジヒート® 非通電時 通電時

エジソンが白熱電球を発明したのは 1879 年のこと。京都の竹から採取した繊維を炭素化し、真空中で通電しました。 エネルギーのほとんどは赤外線(熱)となって放出され、発光効率の低い白熱電球でしたが、ガスや油の燃焼による 灯りを利用していた当時としては画期的な発明でした。

そして今、管球製造技術をもとに光ではなく熱に目を向け開発されたのが、オレンジヒート ®。 高純度炭素繊維の薄板を特許取得の独自技術でフィラメントに加工し、石英ガラス管に不活性ガスとともに封入した 赤外線カーボンランプヒーターです。

材料こそ異なりますが、基本的な原理はエジソンの白熱電球と変わりません。 フィラメントは千数百度までの高温設計が可能。高出力・高効率で設計自由度も高く、多くの付帯成果を生み出します。

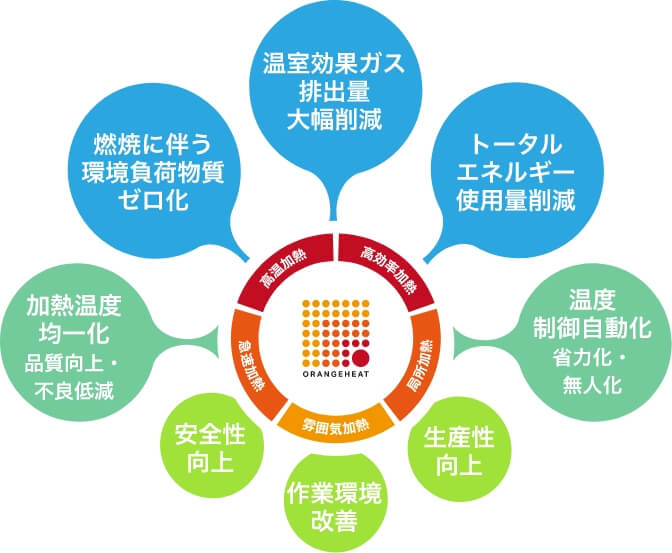

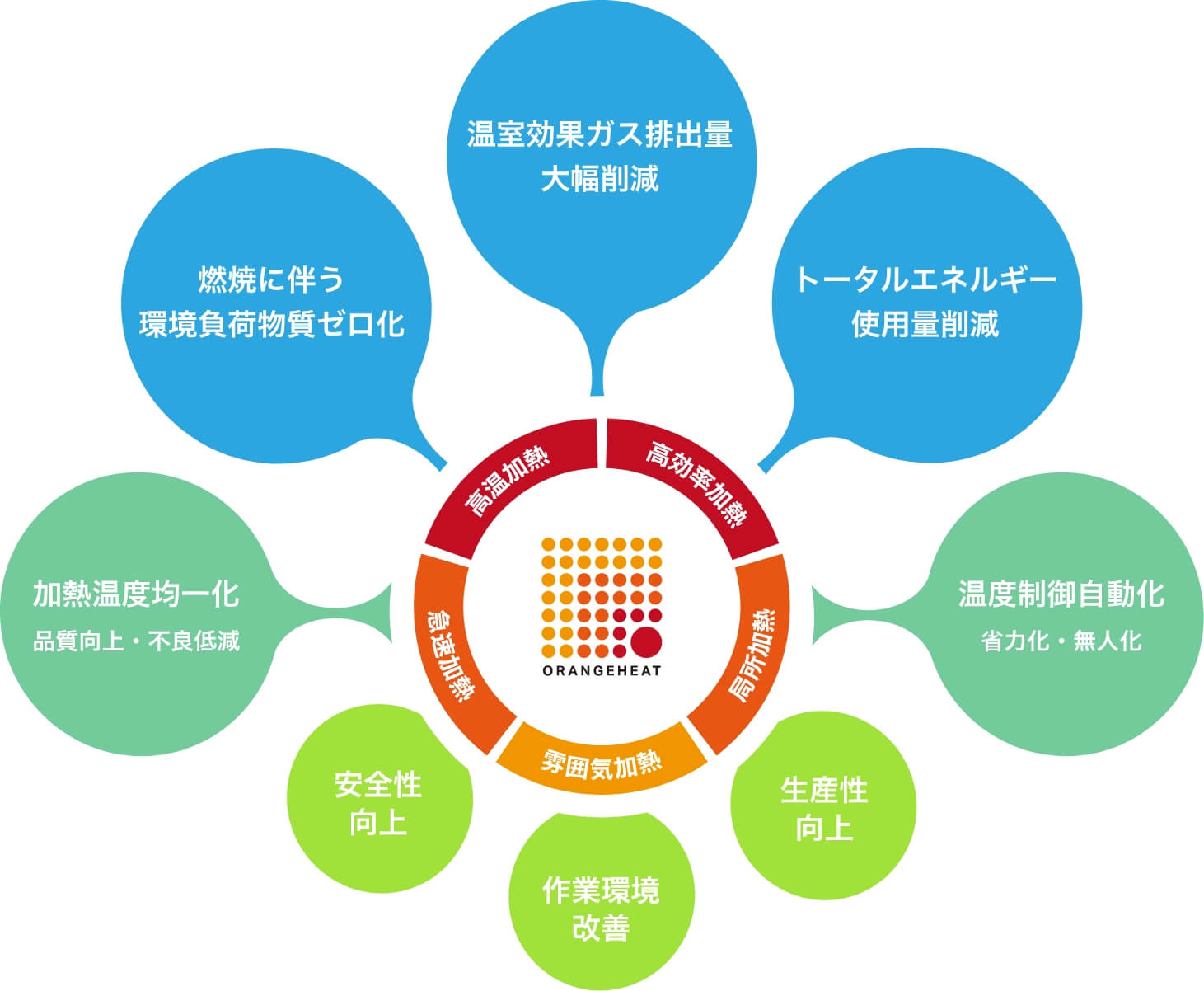

オレンジヒートの図 オレンジヒートの図

主な材質

金属・ガラス・樹脂・ゴム・紙・食品・化学品
医薬品・セラミック・プラスチック・繊維 等

主な目的

鋳造・鍛造・加熱・予熱・溶解・溶着・焼
成・接着・合成
暖房・乾燥・調理・保温・
硬化・射出成形・加飾成形 等

オレンジヒート® の主な特長

  • 温室効果ガスの排出がない

    燃焼に伴う環境負荷物質をゼロ化
    クリーンな熱源

  • 突入電流が流れない

    電源投入時に突入電流が流れない

    ※定格電流の約 60%
    フィラメント温度 1,000℃

  • 放射効率がよい

    フィラメントの色温度は備長炭と同等で
    効率よく加熱ができる

  • きめ細かな温度レスポンス

    応答性がよく起動・停止は数秒以内

  • 熱衝撃に強い

    高純度の石英ガラス管は熱衝撃に強く
    点灯中に水がかかっても破損しない

  • 長く使える

    不活性ガス封入でフィラメントが酸化しない

    ※単体・連続通電で 8,000時間以上使用可能

  • 高温環境で使用できる

    封止部以外は1,000℃程度の高温環境でも使用
    できる

  • 点灯方向は自由自在

    自由度の高い設計が可能

    ※設計によっては制約される場合あり

  • 廃棄時の環境負荷が少ない

    軽量で使用材料が少ないため
    廃棄時の環境負荷を軽減

  • 真空中でも使用できる

    より幅広い用途に使用でき安定した加熱が可能

加工について

  • 長さ最大3mまで製造可能

    強度増加のため、二重管構造および保持ホルダーの利用をおすすめします。

  • 配熱加工は業界唯一

    特許技術のスリット加工による調整で温度分布を変化させることが可能です。

  • 自由度の高い形状設計

    曲げ形状の作成も可能。直管形のほか、丸形、U字形、L字形、馬蹄形、ヘリカルタイプ、フック形状、スティックタイプ、コの字型、サークル形状なども製造できます。

    ※L字形以外は、単管に限ります。

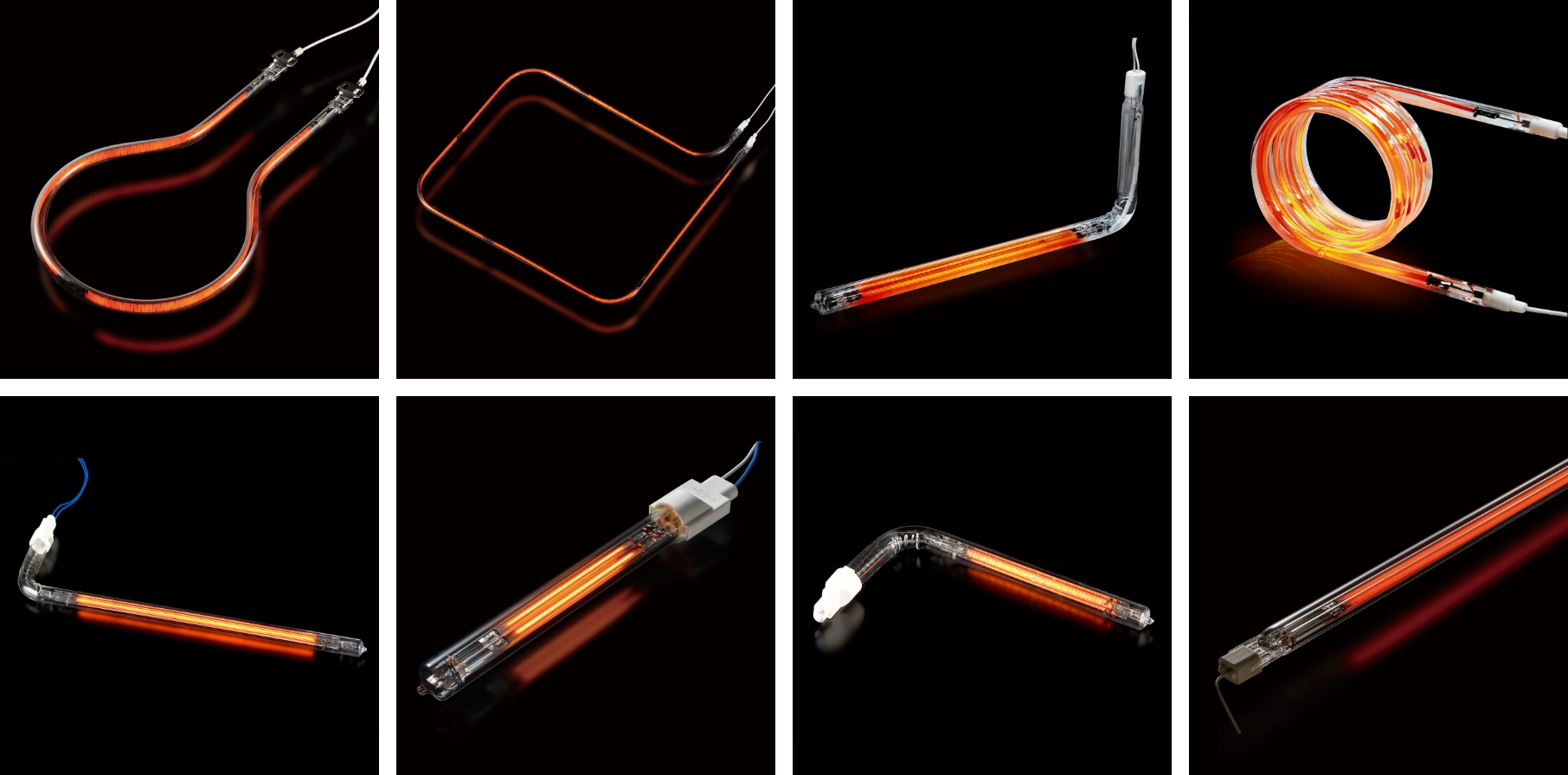

    曲げ形状

オレンジヒート®塗装例

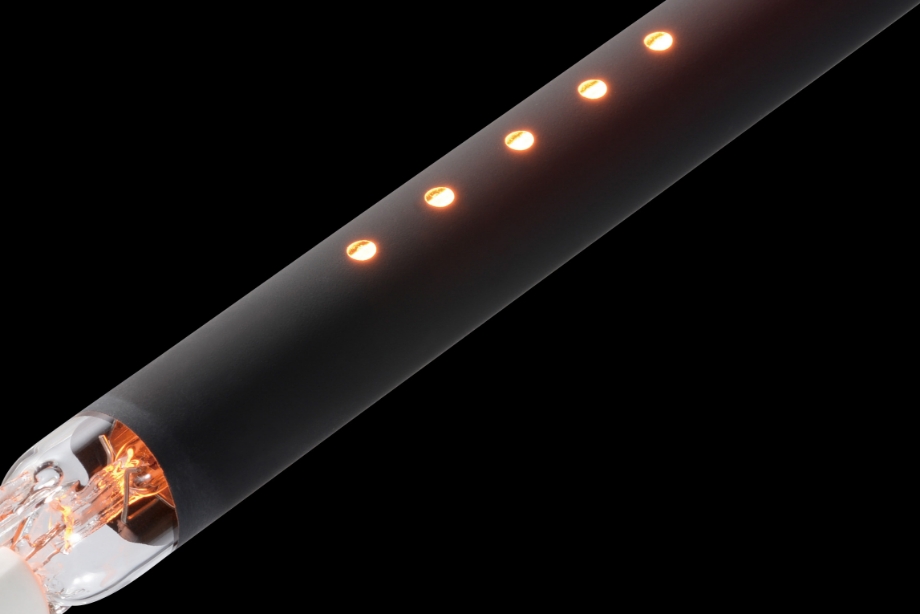

黒膜塗装例(遠赤黒膜)

各種ヒーターの石英ガラス管表面に赤外線放射膜加工(特殊セラミックコーティング)を施し、フィラメントの光の透過を防ぐと同時に遠赤外線を効率よく放射します。

黒膜塗装例(遠赤黒膜)

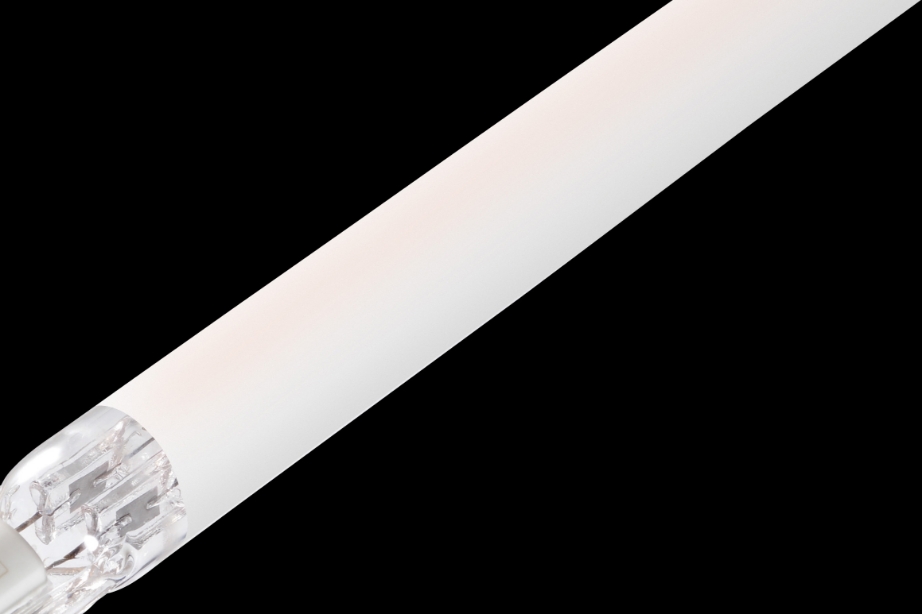

白膜塗装例(反射白膜)

各種ヒーターの石英ガラス管半面に赤外線反射膜加工(アルミナを主材料)を施し、一方方向に対して遠赤外線を効率よく放射します。

白膜塗装例(反射白膜)

熱の仕組みについてもっと知る

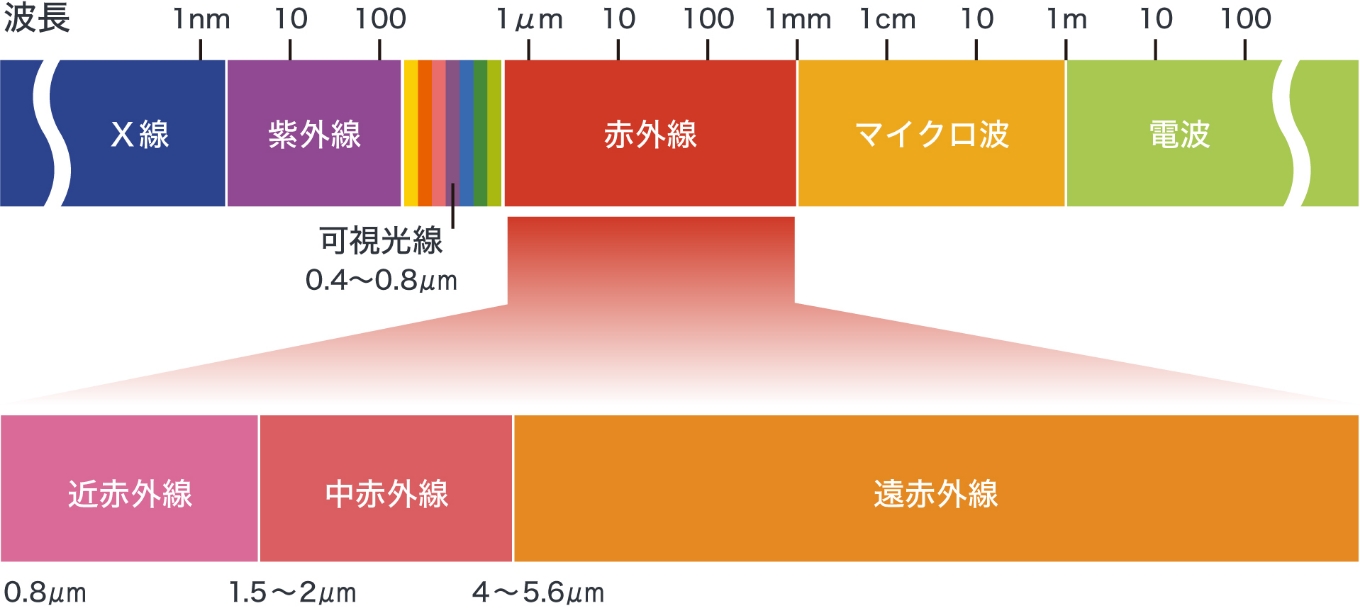

電磁波の種類と波長領域

赤外線カーボンランプヒーターは、赤外線の放射波長と放射強度で、効率の良さが決まります。
被加熱物の特性に適したヒーターを選定することが重要です。

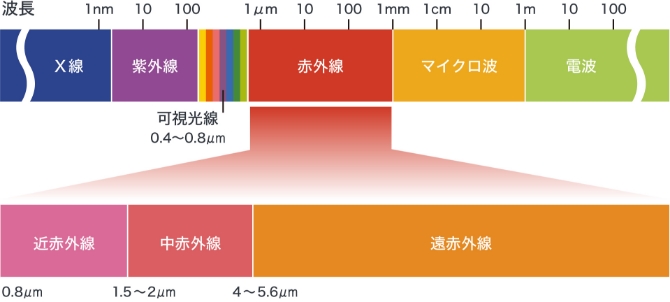

電磁波の種類と波長領域 電磁波の種類と波長領域

熱移動の3原則

熱が何によって運ばれるかで伝導・対流・放射に分かれます。
熱伝導は物質が、熱対流は流体(気体・液体)が、熱放射は赤外線(電磁波)が熱を運びます。
熱は高温側から低温側へ伝わっていきます。両者の温度が等しくなると、熱移動(伝熱)しなくなります。これを熱平衡といいます。

熱伝導
物質の一部を加熱すると、その熱は物質内で徐々に低温側へ移動します。
熱は熱伝導率の高い物質ほど早く伝わり、気体<液体<固体の順に大きくなります。
金属は熱が伝わりやすい物質ですが、その種類によっても大きな差があります。
熱対流
熱が、温度差によって生じた流体(液体や気体)の移動によって運ばれる現象のことです。液体や気体は、温度が上昇すると膨張し密度が小さくなり軽くなるため上昇していきます。そこへ、周囲の低温で密度が大きく重い部分が流れ込むことで循環が生じ温度が上昇します。一般に気体(空気)は炉内、液体は容器内で加熱します。
熱放射
熱輻射

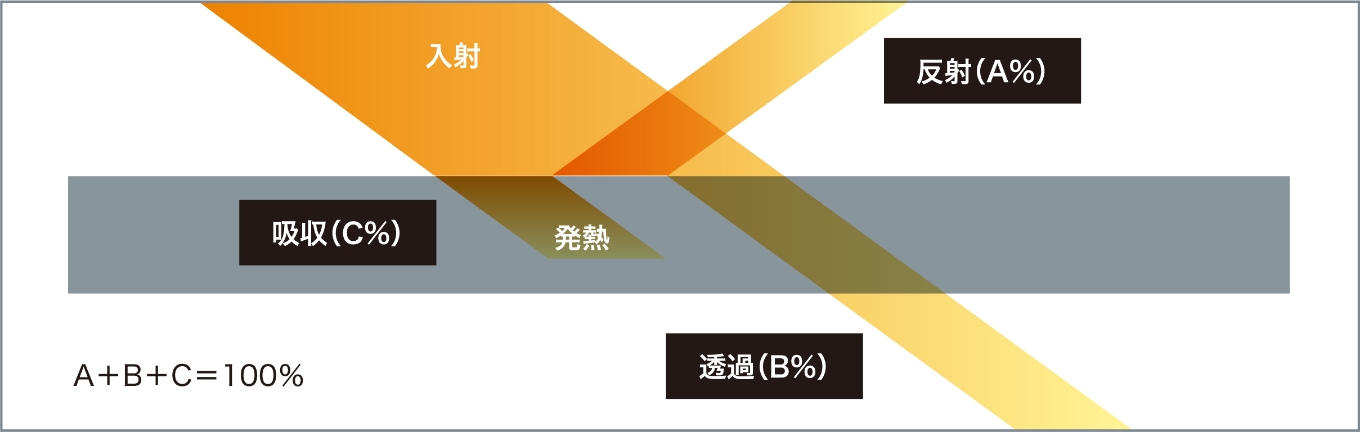

熱が周りのものより温度の高い物体から放射された赤外線(電磁波)によって伝わる現象のことです。光と同じように物質に対して反射、吸収、透過に分かれます。吸収された赤外線が物質中で直接熱になります。したがって、加熱のために炉や容器の必要がありません。

熱移動の3原則

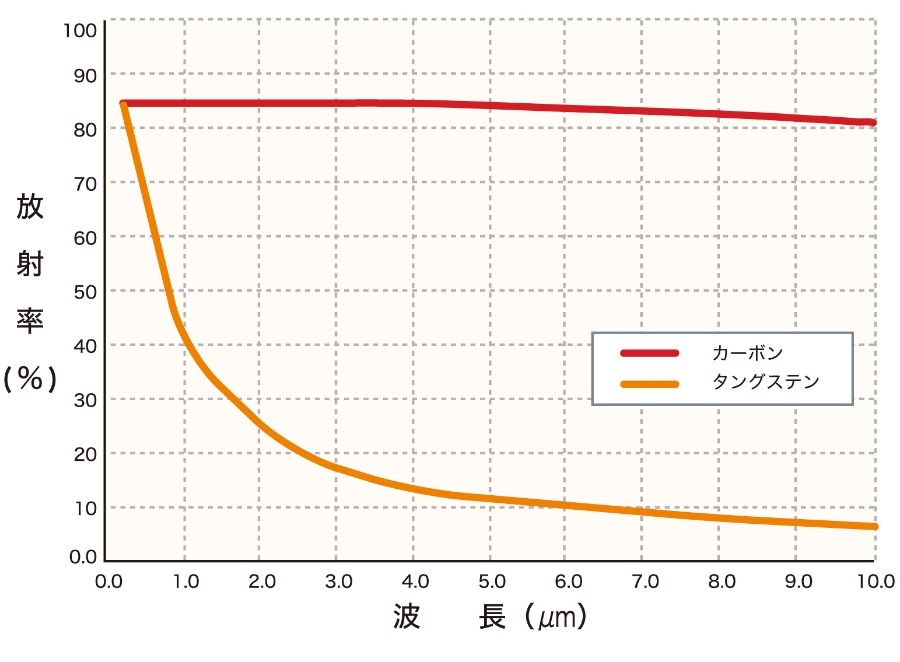

タングステンとカーボンの放射率

タングステンとカーボンの放射率

放射率とは物体が熱放射で放出する光のエネルギー(放射輝度)を同温の黒体が放出する光(黒体放射)のエネルギーで割った値。物質により、また波長により異なる。一方、ある波長の光が物体に当たった時、その光のエネルギーの内、物体に吸収されるエネルギーの割合を吸収率という。

キルヒホッフの法則:物体の放射率と吸収率は等しい。

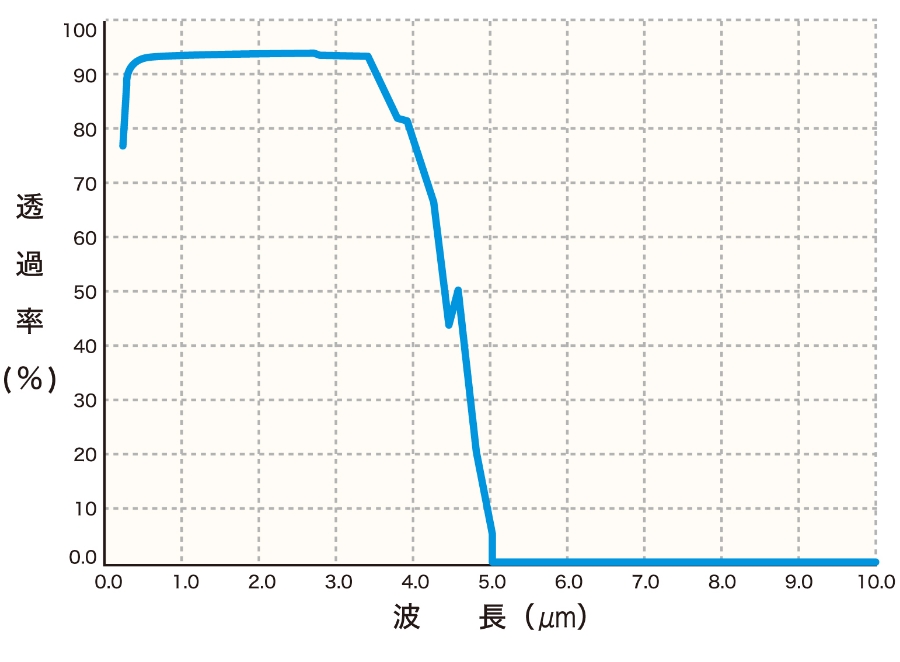

石英管(GE214)の透過率

石英管(GE214)の透過率

当社は、赤外線透過率の最も優れた石英管を使用しています。

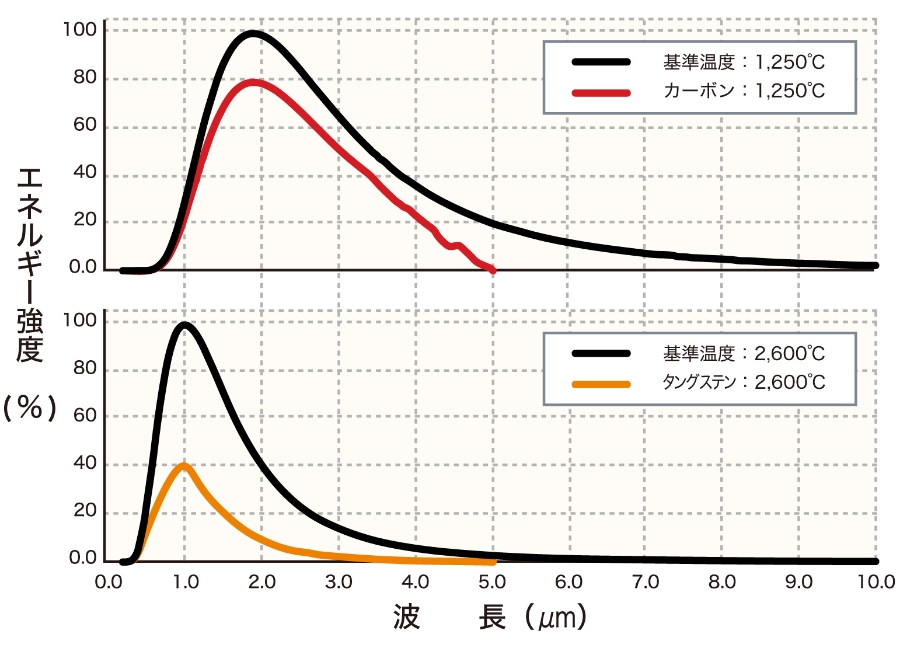

カーボンとタングステンの
エネルギー強度の比較

カーボンとタングステンのエネルギー強度の比較

基準温度は黒体で石英管の透過率補正なし。

カーボンとタングステンのエネルギー強度は放射率および石英管の透過率を補正した値。

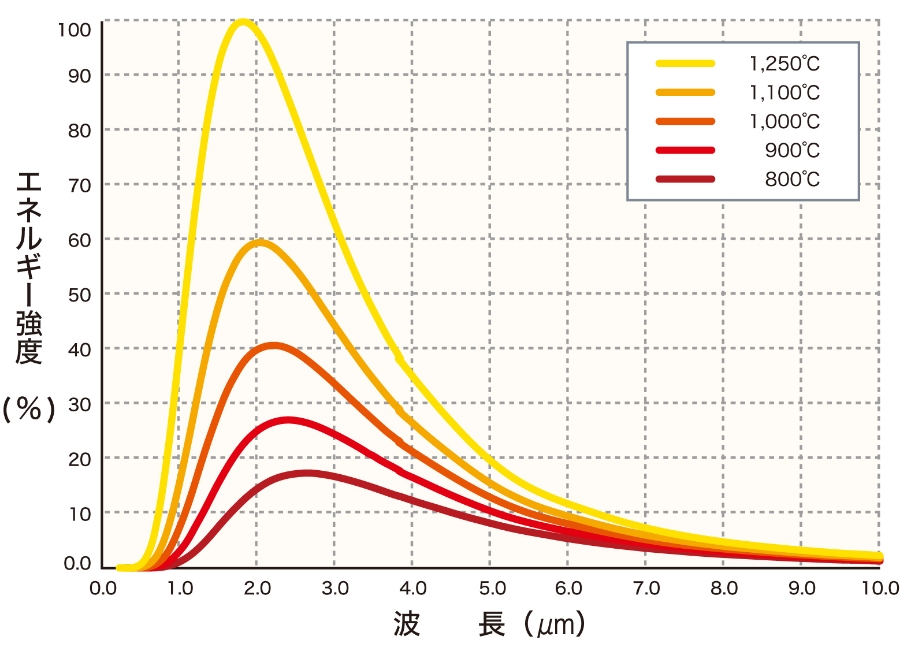

フィラメント温度による
オレンジヒート®のエネルギー強度

フィラメント温度によるピュアタンヒーター®のエネルギー強度

ウィーンの変位則:黒体からの放射のピーク波長は温度に反比例する。λmax=b/T
T:黒体の温度(K) b=2.898×103 λmax=ピーク波長(μm)

ステファン・ボルツマンの法則:放射エネルギーの強度は物体の温度(K)の4乗に比例する。

閉じる

オレンジヒート®製品を見る

Strength2

オレンジヒート®から
各種加熱器・制御装置まで
ワンストップ自社対応

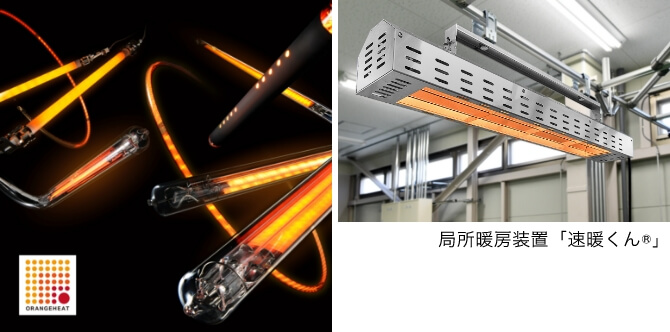

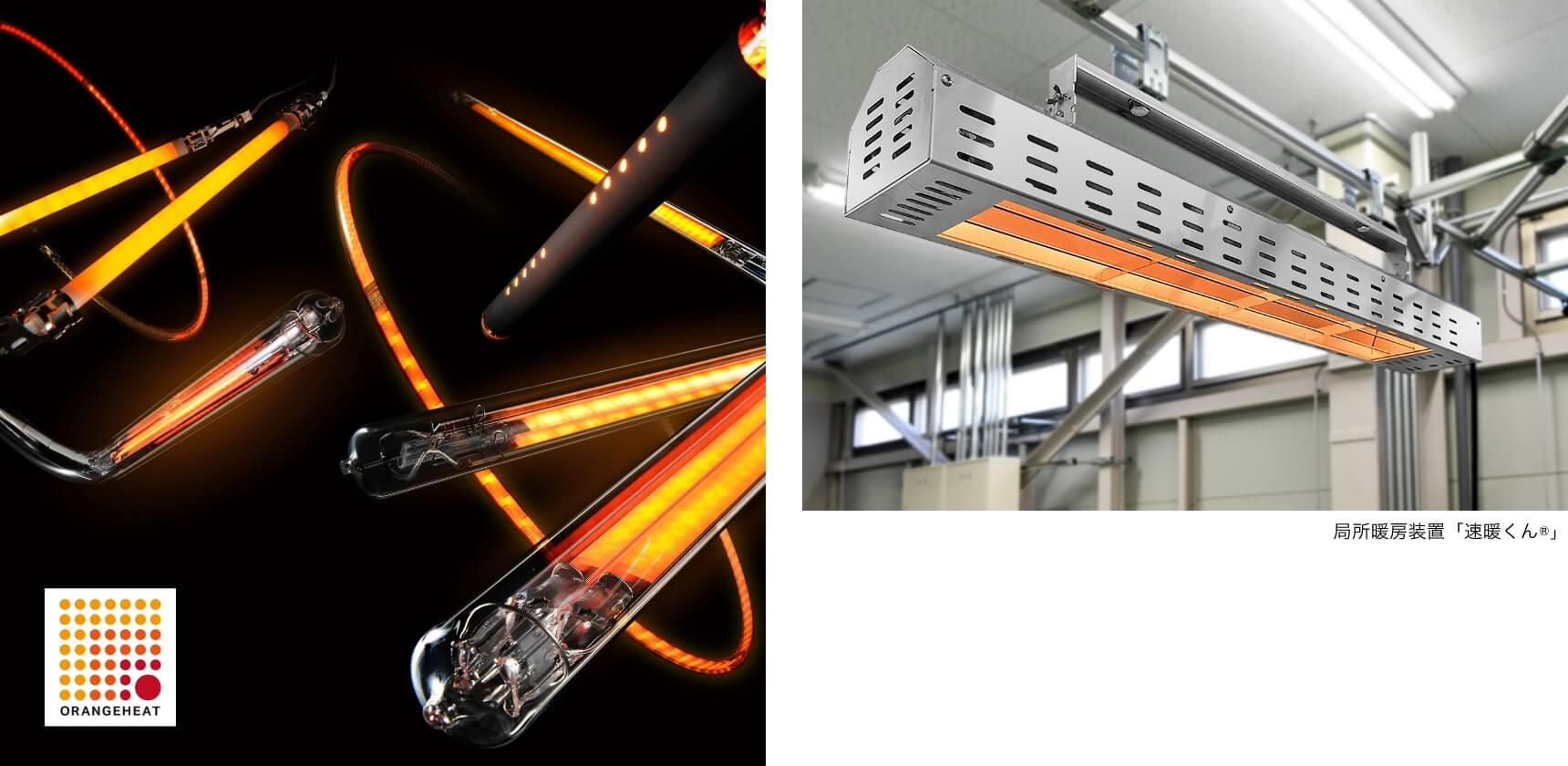

オレンジヒート®を活用した製品 オレンジヒート®を活用した製品

オーダーメイドで用途に応じた
設計・製造を短納期、低コストで実現します。

社内一貫生産で、オレンジヒート ® を活用した製品をお客様にご提案。運転性や保全性を加味した設備を設計・製造し、加熱工程の大幅な環境負荷低減を実現します。
家庭用暖房器から業務用厨房機器、食品加工設備、さらには金型加熱器や塗装乾燥装置など、「オレンジヒート®」の活用の幅は多岐に渡り、安全性・生産性の向上、エネルギー使用量削減など多くの付帯効果があります。

一貫生産を確立

  • 受託設計・開発
    (図面展開/3D-CAD)

    ヒーター管/加熱器・乾燥器
    制御装置

  • 試作
    性能評価

    設計の問題点や改善点を
    明らかにしていきます

  • 鈑金プレス加工
    組付・製造・品質検査

    切断/穴開け/曲げ/抜き
    成形/溶接/塗装/仕上げ

  • 製品化・量産化

    お客様のもとへ

Strength3

地球環境の保全に積極的に取り組む ゼロカーボンファクトリー

青空と草原 青空と草原

Zero Carbon

「メトロ ゼロカーボン 2030 宣言」
温室効果ガスの排出量 実質ゼロを目指します

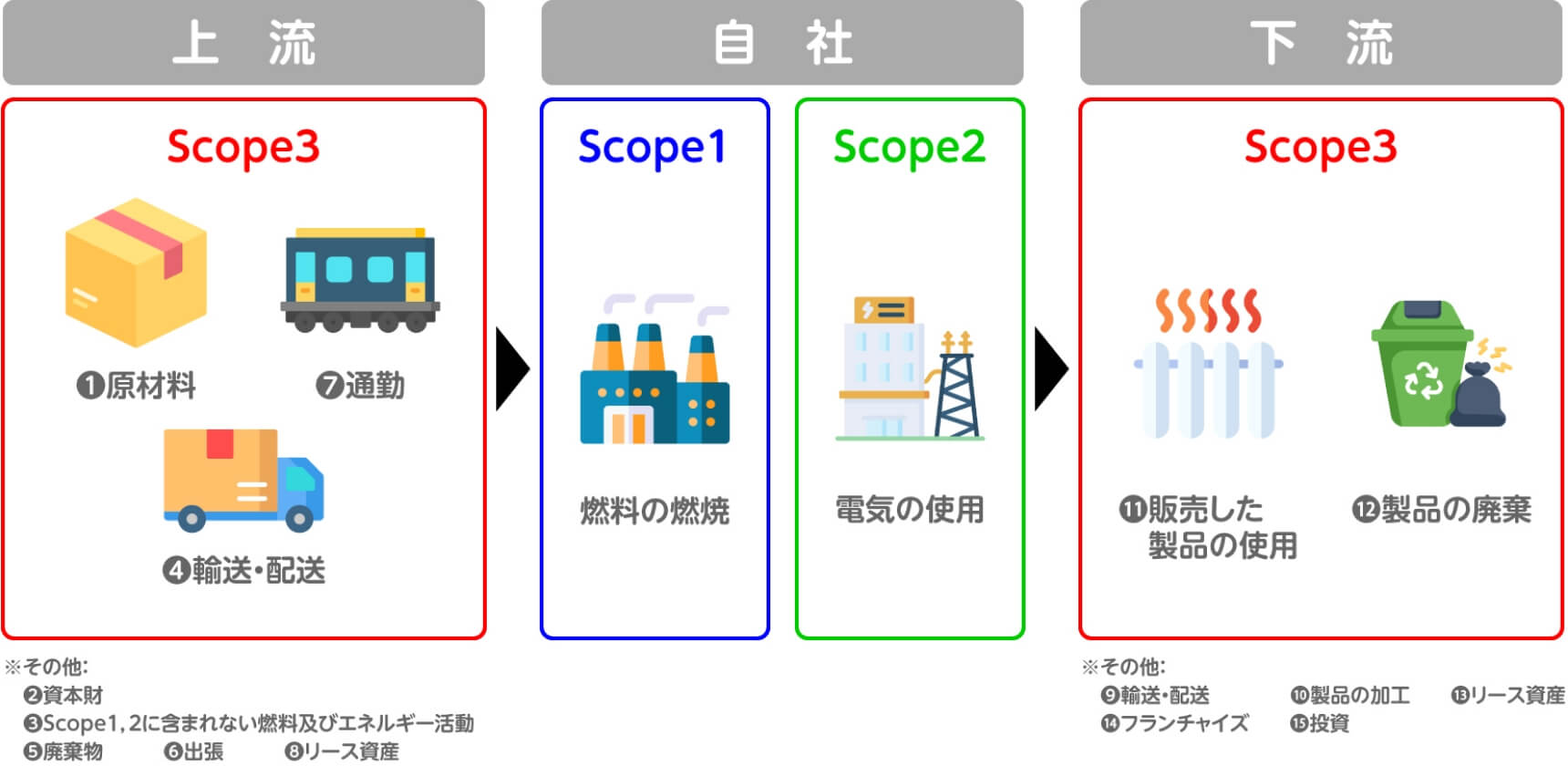

私たちは、2030年までに温室効果ガス排出量の実質ゼロを目指す「メトロ ゼロカーボン2030宣言」を表明しました。この宣言に伴い、まずは2025年までに国内の自社工場全体におけるCO2排出ゼロ(Scope1・2)つまりゼロカーボンファクトリー(ZCF)を実現します。

地球温暖化は世界共通の喫緊の課題です。日本では2050年までに温室効果ガスの排出を全体で実質ゼロとする2050年カーボンニュートラルが宣言され、2030年度の温室効果ガスを2013年度比で46%削減するとの新たな目標が示されています。これまで当社では、太陽光発電の導入や設備の省エネ化、空調照明の見直しなど省エネ対策に取り組んでまいりました。

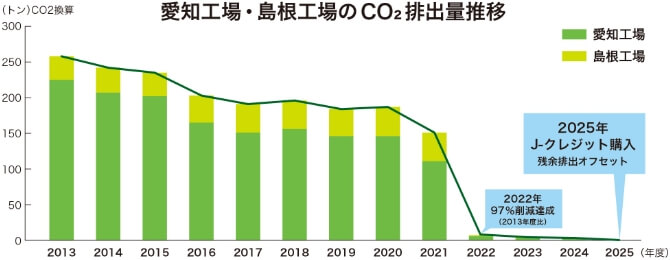

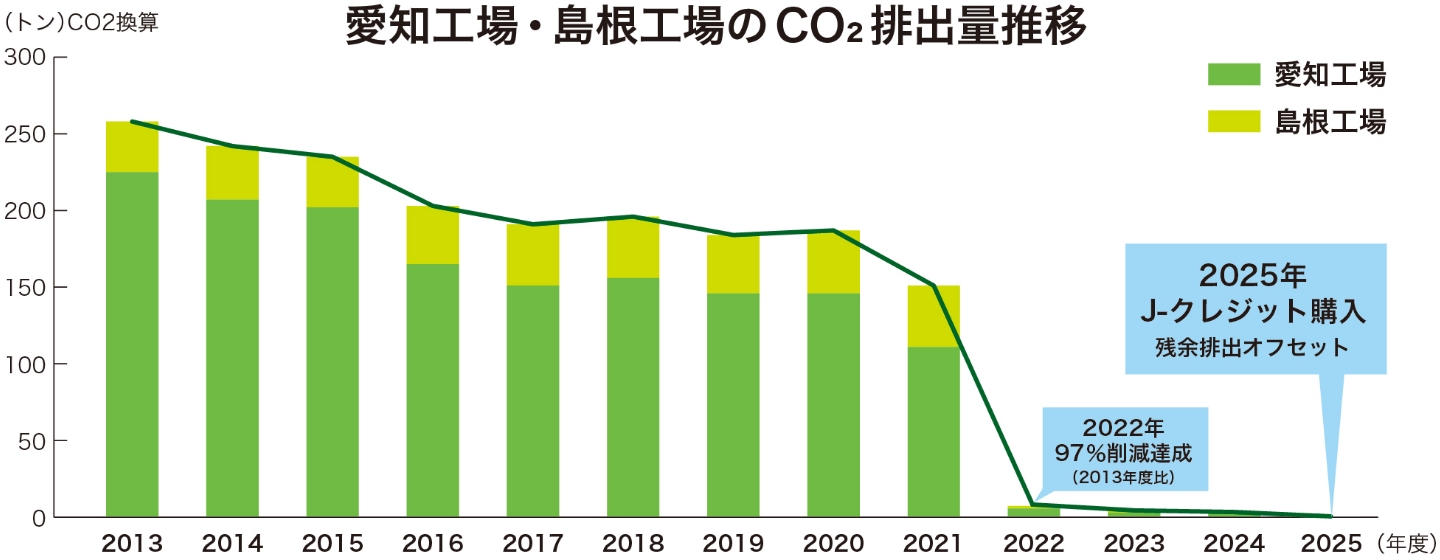

愛知工場・島根工場のCO2排出量の推移

愛知工場・島根工場のCO2排出量の推移 愛知工場・島根工場のCO2排出量の推移

そして、2022年1月から愛知工場、5月からは島根工場で再生可能エネルギー電力への切替を行いました。これにより、2022年5月の本社・愛知工場並びに島根工場(Scope1・2)において、CO2排出量を250t、97%削減(2013年度比)を達成しました。

残された温室効果ガスの排出抑制に向け、さらなる電動化や水素エネルギーの利用を積極的に推進します。加えて、省エネ活動の展開拡大、太陽光発電の導入、設備の省エネ化、空調照明の見直し等の省エネ活動を加速し、持続可能な脱炭素社会に向け取り組むとともに、国や自治体、各企業様と連携を強化し温室効果ガス排出量実質ゼロの実現を目指してまいります。

ORENGEHEAT 令和3年度気候変動アクション大賞 ORENGEHEAT 令和3年度気候変動アクション大賞

並行して、令和3年度気候変動アクション環境大臣表彰気候変動アクション大賞を受賞した当社独自技術である「オレンジヒート®」の普及拡大により、様々な分野でCO2排出量を大幅に削減し、燃焼に伴う環境負荷物質をゼロ化、トー タルエネルギー使用量削減に貢献します。この「オレンジヒート®」活用によるカーボンニュートラルへの挑戦が、産業構造や経済社会の変革をもたらすと確信しております。私たちは、これからも持続可能な社会の発展と地球環境保全に貢献していきます。
